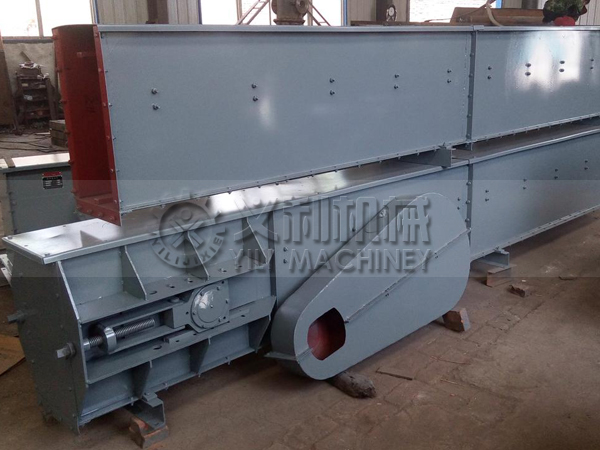

FU系列鏈式輸送機是我廠引進技術生產的一種用于水平(或傾斜≤15°)輸送粉狀、粒狀物料的設備，本產品設計合理，結構新穎，使用壽命長，運轉可靠，節能高效、密封、安全且維修方便。其使用性能明顯優于螺旋輸送機及其他設備是一種較為理想的新型輸送設備，廣泛應用于建材、化工、建筑、火電、礦山等行業。


二、工作原理

FU輸送機的輸送原理：散料具有內摩擦和側壓力的特性，它在機槽內受到輸送鏈在其運動方向的拉力，是其內部壓力增加，顆粒之間的內摩擦力增大，在水平輸送時，這中內摩擦力保證了料層之間的穩定狀態，形成了連續的整體流動。當料層之間的內摩擦力大于物料與槽壁之間的外摩擦力時，物料就隨著輸送鏈一起向前運動。當料層高度與機槽寬度的比值滿足一定條件時，料流失一定的。


三、主要特點

1、輸送能力大，高效的輸送機理允許在小容量空間內輸送大量物料，輸送能力達500m3/h。

2、輸送能耗低,借助物料的內摩擦力,變推動物料為拉動,使其與螺旋輸送機相比節電40-60％。

3、密封和安全，全密封的機殼使粉塵無泄漏，保護環境，操作安全，運行可靠。

4、使用壽命長，用合金鋼經先進的熱處理手段加工的輸送鏈，其正常壽命＞2年，鏈上的滾子壽命＞1年。

5、工藝布置靈活，可高架、地面、或地坑布置，可水平或爬坡（＜15°）安裝可靈活多點進、出料。

6、使用費用低，節電且耐用，維修率極低，能確保主機的正常運轉，以增加產出，降低能耗，提高效益。


四、輸送的物料

該設備適用于輸送的物料有水泥、黃沙、石灰石粉、煤粉、焦炭粉、粉煤灰、石粉等粉粒物料。


五、設備型號和技術參數

（一）設備選用

正確合理地選型和正確合理地使用保養才能充分體現出先進設備的優良性能，下面就如何合理的先型談幾點意見，供用戶選型時參考。

1.鏈速的選擇

用戶應根據物料的狀態，先選擇適當的鏈速諸如磨琢性強的物料 `溫度高的物 `物料中粗大顆粒比例較多的，及料粒大的物料宜選 用慢速。對于水泥和生料的最適鏈速可參照表2一2來選擇，其它與水泥性能和狀態相近的物料也可參照 此表選擇。

2機型的選擇

鏈速確定后，即可根據輸送量選定最適合型 。每種機型 都有最適輸送 量（參見表1）。在各機型 的選擇 表(4~7 )中還示出了最大輸送 量 `最大輸送 長度和動力的選擇。必須 指出，在同樣輸送 量下，選擇 較大機型 可使鏈速降低，從而延長使用壽 命，但輸送 量也不宜太小，如實際量低于該機輸送 量30%以上時，使用時會發生料層過薄，造成空轉，反而增加磨損。

3 動力的選擇

選擇機型后,可根據輸送量,輸送長度和工藝布置狀況參照表4~7選擇動力和按照后而章節″八″選擇驅動裝置（分×1 、×2制和左 、右裝等）的配備形式。

  4 進出料口的選擇

 各進出料口的尺寸已在后面圖2中示明,用戶可根據需要進行選擇,選擇時必須注意∶①對于流動性差或濕度大的物料,一般不宜采用上進料口,以免進料不暢。②由于工藝布置的限制, 當第一只進料口離尾軸較近（不能保證最小距離∪min）時,一般不宜采用上進料口。③

 本機可用多個進料口,此外還可根據用戶需要,提供帶閘出料口。

（二）注意事項

1輸送物料的粒度應符合表1中的規定。

2物料溫度在60°-120°時，宜選用耐溫型滾子鏈條，并選用較慢鏈速。物料溫度超過120時，請與本公司技術科聯系。

3傾斜≤15°輸送時，輸送量將減少，其實機輸送量為表4、5、6、7∨中查得的數值再乘折扣系數＜＞，＜＞參照克所示，當傾斜角＞4°時，必須采用傾斜型鏈條（訂貨時在合同中注明）。
