一、概述：負壓氣力輸送系統為氣力輸送的一種輸送方式，最初為引進國外技術，在國內一般應用于散裝物料的卸船使用，我公司從氣力輸送系統的基礎上改變其使用用途，應用在粉狀物料的輸送上，根據負壓輸送系統的特點，氣源部分可分為羅茨真空泵和高壓離心風機兩種方式，其吸料距離一般情況下不超過80米，根據選型及配置最大可以達到100米。

二、應用范圍

負壓輸送系統主要應用于中短距離的輸送

1應用于物料的庫倒庫使用，可以多點進料，單點出料或配合空氣斜槽實現多點卸料。

2應用于磨機出料的直接入庫

3應用于散裝料的收集入庫

4應用于大噸位多點卸料的裝車。

5其他粉狀料的輸送。

三、技術特點

1設備布置比較靈活，安裝維護比較簡單。

2設備故障比較少，運行可靠。

3設備運行中物料輸送比較穩定，波動范圍小。

4在氣力輸送系統中設備能耗小。

四、工作原理：

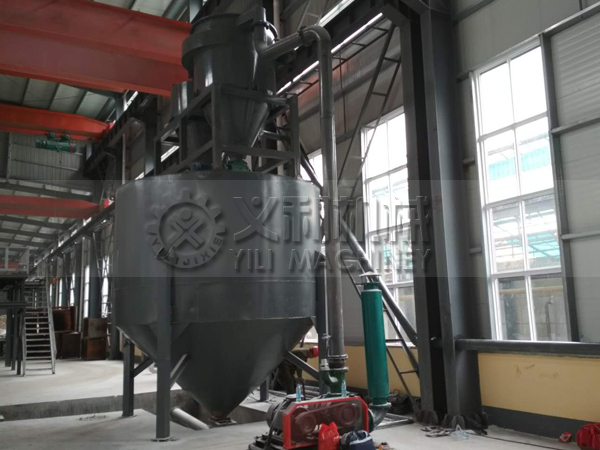

     啟動羅茨風機后，并啟動鎖氣給料器，進行吸料。物料和空氣混合后，通過吸料管進入旋風分離器，再進入組合分離器，物料經過各級分離，即從空氣中分離出來，經鎖風給料器落入輸送機的進料口。清潔的空氣從分離器上部排出，經過排風管路進入羅茨風機出風口排入大氣。

五、安裝與維護

     A分離器：在使用前和使用中應經常注意檢查是否有漏風處，應保持設備良好的密封性。分離器內的新型過濾材料性質完全不同的過濾材料。在安裝使用時，必須注意以下幾點：

     1、保護過濾袋外表層的清潔，不應受到任何摩擦和尖銳刀口、毛刺、砂粒劃傷。

     2、安裝過濾袋之前，必須把分離器輕掃干凈，不應有灰砂、鐵屑和鋒利的毛邊。

     3、開箱后，不應亂堆放在地上，要安放在清潔和光滑的表面上或在下邊鋪墊清潔、光滑的紙張或布料。

     4、過濾袋不應受壓，不要拖拉和用腳踏。

     5、安裝時，先將彈簧框架裝在濾袋內，用螺栓固定。將彈簧框架固定在文氏管上，用抱箍將濾袋扎好，鉤子鉤好。

     B、鎖風給料器：為了避免分離器內有較多的積料（灰），有利于設備正常工作和減少鎖風給料器磨損。為此必須在吸料結束后，設備不應立即停止運轉。先用手動間斷進行反吹清灰，把過濾袋上的積灰盡量吹干凈。羅茨風機繼續運轉10～15分鐘。羅茨風機停止運轉后，鎖風給料器仍應繼續運轉5～10分鐘，以便把分離器內壁和鎖風給料器葉輪上的積灰盡量排掉。

     C、羅茨風機（離心風機）：是負壓抽吸機的主要組成部分。它的好壞直接影響負壓抽吸機的抽吸效率。因此必須嚴格按照說明書的要求執行。尤其必須注意開機前檢查冷卻水是否能正常循環.

     D、注意防止所抽吸的物料受潮，嚴禁雨天抽吸物料。潮濕的物料不僅影響抽吸效率，且易粘附于吸嘴、管道、閥件、設備內部，以及過濾裝置表面上。并可導致結塊，因而影響系統的正常工作，使生產能力降低，并加速設備的磨損。故散裝物料在抽吸前，應盡量避免長時間處于濕度較大的環境下。

     E、經常注意檢查設備及支架的焊接部位。焊縫如有開裂，應及時補焊。并經常檢查設備及支架的螺栓連接部位。如有松動，應及時緊固。


一、操作順序

1設備安裝完畢，進行空載運行，檢查風機油位、冷卻水，觀察風機電流，檢查軸承溫度。

2風機啟動前，先打開放風閥，風機空載啟動。啟動方式為星三角啟動，啟動完畢打開關風門。

3啟動鎖氣給料機（型號300×300，動力1.1kw，速比43）

4啟動空氣壓縮機及脈沖閥 （空氣壓縮機型號0.7m3動力7.5KW)

5打開進料閥門至5公分，進氣閥門常開。

6啟動烘干機，開始下料輸送。

關閉：

1 拔出吸料管

2 關閉風機

3 關閉給料機

4 關閉脈沖控制

二、試機

1.關風門可以調節輸送風量的大小，在調試過程中，可根據反吹系統清灰效果來調整關風門，在試機中調整好，固定，在以后使用中不需調整。

2進料閥門的大小可以控制輸送量的大小，在試機過程中由小到大一步一步調整。在調整到合適位置固定。在以后使用中不需調整。

3在正常運行中的暫時停機，電磁閥反吹系統不需停止，可以更好的清理濾筒，減少設備的過濾阻力。

4流化系統電磁閥與風機輸送系統同時開關。

5控制柜設有手動控制和連續控制，手動控制手動開關，連續控制為風機啟動，延時鎖氣給料機啟動。但反吹系統為手動開關。

三、故障與排除：

1、輸送能力下降。

原因：

1、進料口內有積料；

    2、分離器、鎖風給料器和管道漏風；

    3、過濾袋外表面積料，過濾阻力增大。

排除方法：

    1、清理進料口內的積料；

    2、加強密封，減少漏風；

    3、增大反吹力度，提高清灰效率；

    4、 嚴禁抽吸濕料。

    5、羅茨風機（離心風機）排氣管冒灰。

原因：

       排除方法：打開人孔檢查，更換過濾袋。
