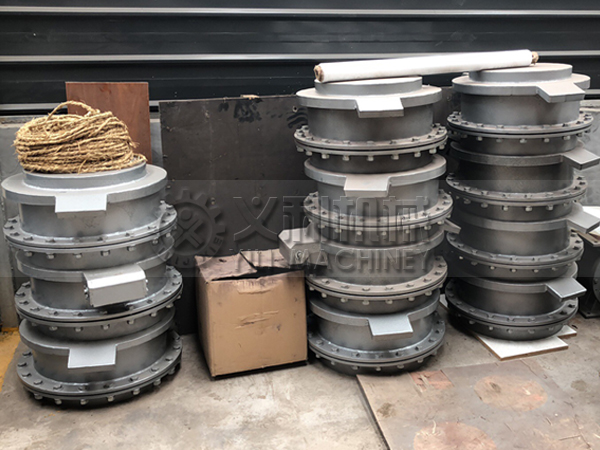

真空壓力釋放閥用途:
在充氣排氣和不正常的溫度變化時,保護容器不受過量的正壓和負壓。
真空壓力釋放閥適用范圍:
在容器正常的通氣時,延遲氣化物的逃逸以降低有價值的蒸發的損失。
在貯存產品時,保持惰性氣體密封層。
在處理因外部熱源引起內部壓力過量時,作為優良的二次或備用保險。
真空壓力釋放閥結構:
真空壓力釋放閥有、由閥座(件1)、閥蓋(件4)、檔環彈簧(件2)、真空環(件5)、隔膜(件6)、柱銷(件7)等組成。
2、工作原理:
1)、靜止位置(密封時)
當貯倉(或灰?guī)欤﹥?nèi)部壓力維持在閥選定的壓力值內時,閥蓋保持靜止位置。由于貯倉(或灰?guī)欤﹥?nèi)壓力產生一個力作用于柔性隔膜(件6)頂面使隔膜緊密接觸到閥座(件1)上,從而達到密封。
2)、壓力釋放:
當貯倉壓力增長到閥選定的壓力值時,倉內壓力克服閥蓋(件4)重量,將閥蓋從閥座上舉起,同時壓力放空,直到貯倉(或灰?guī)?內部壓力降到于閥所選定的壓力值相同時,閥蓋再回到正常位置。
3)、真空釋放:
當貯倉壓力低于大氣壓時,在貯倉(或灰?guī)欤﹥?nèi)產生真空。當降到于閥選定的真空值時,由于大氣壓力作用到隔膜上,舉起真空環浮動位置此時空氣進入貯倉、直到貯倉內真空值小于選定值時,真空環回到正常位置,靠在隔膜上。
六、安裝使用說明 :
本產品屬真空壓力型產品,可使用在氣力輸送(稀相、濃相輸灰)的灰?guī)焐?,防止壓力過高,對貯藏器及輸送設備造成破壞性的后果。安裝時只需按照設備上的標志(箭頭),垂直焊接安裝在預先開好孔的φ508/φ408/φ308mm庫頂上即可。但要保證焊接牢固,不留夾渣、砂眼等缺陷,以防止發生漏灰現象,造成不必要的環境污染。
入口尺寸 | 標 準 透 氣 值 Kgf/c㎡ | 最 大 透 氣 值 Kgf/c㎡ | ||
壓 力 | 真 空 | 壓 力 | 真 空 | |
508 | 7.63X10–³ | 2.3X10–³ | 26.36X10–³ | 8.8X10–³ |
408 | 7.63X10–³ | 2.3X10–³ | 26.36X10–³ | 8.8X10–³ |
308 | 7.63X10–³ | 2.3X10–³ | 26.36X10–³ | 8.8X10–³ |
